Мобільні стіни Optimal 110 Sky

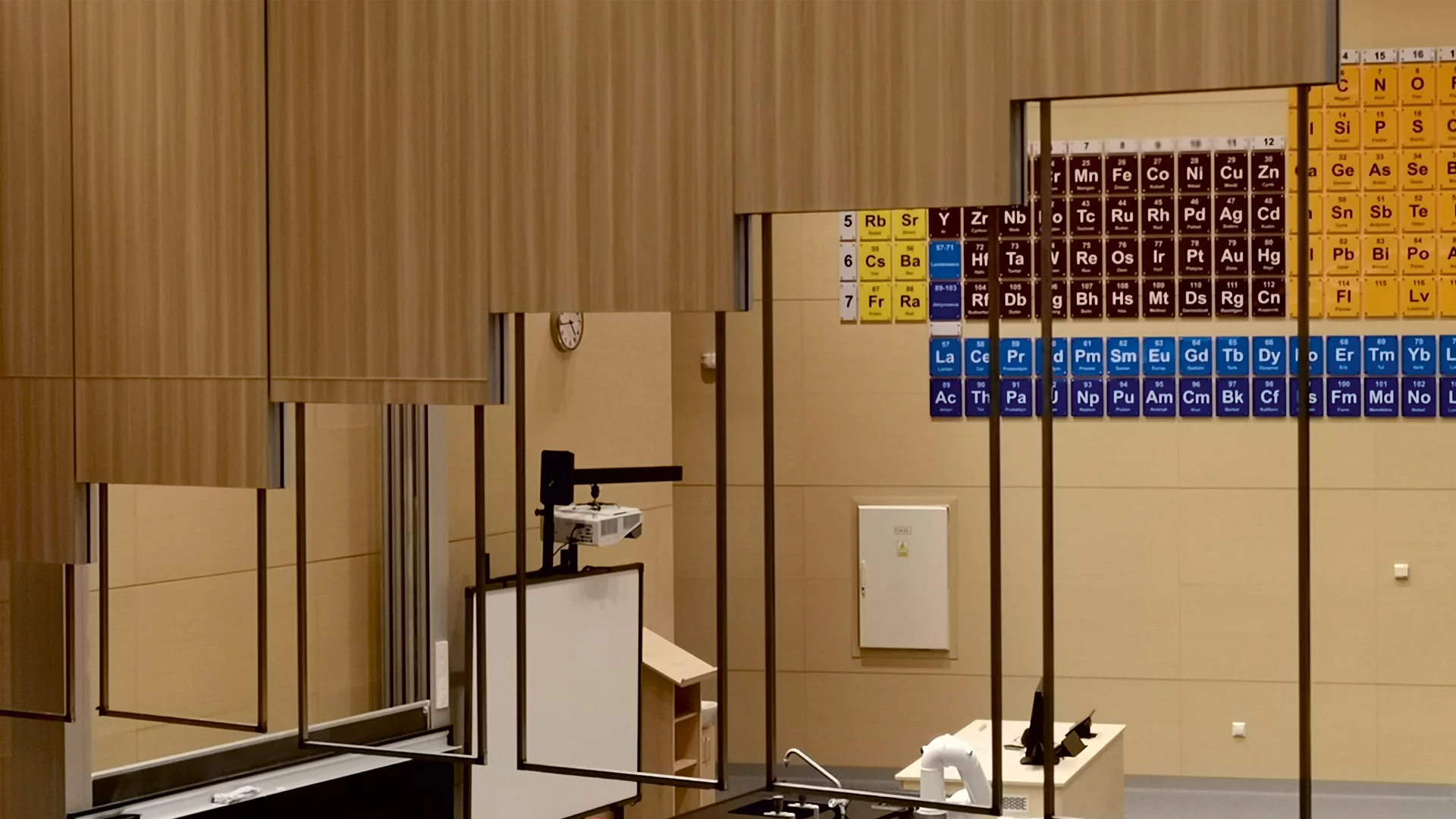

Мобільні стіни Optimal 110 Sky — системи для трансформації високих приміщень. Разом із виконаннями Sky Plus та Sky Plus Alu вони дозволяють передбачити поділ великих просторів: лекторіїв, виставкових і багатофункціональних залів.
Лекторії, виставкові зали, багатофункціональні приміщення, спортивні зали та простори для подій — одна архітектура може працювати за кількома сценаріями.
Фото: Optimal Poland.
Не тільки конференц-зали
Великий зал не повинен мати лише одне призначення
Зазвичай мобільні стіни асоціюють із переговорними кімнатами та офісами. Але саме у великих залах гнучке планування може змінити спосіб використання будівлі.

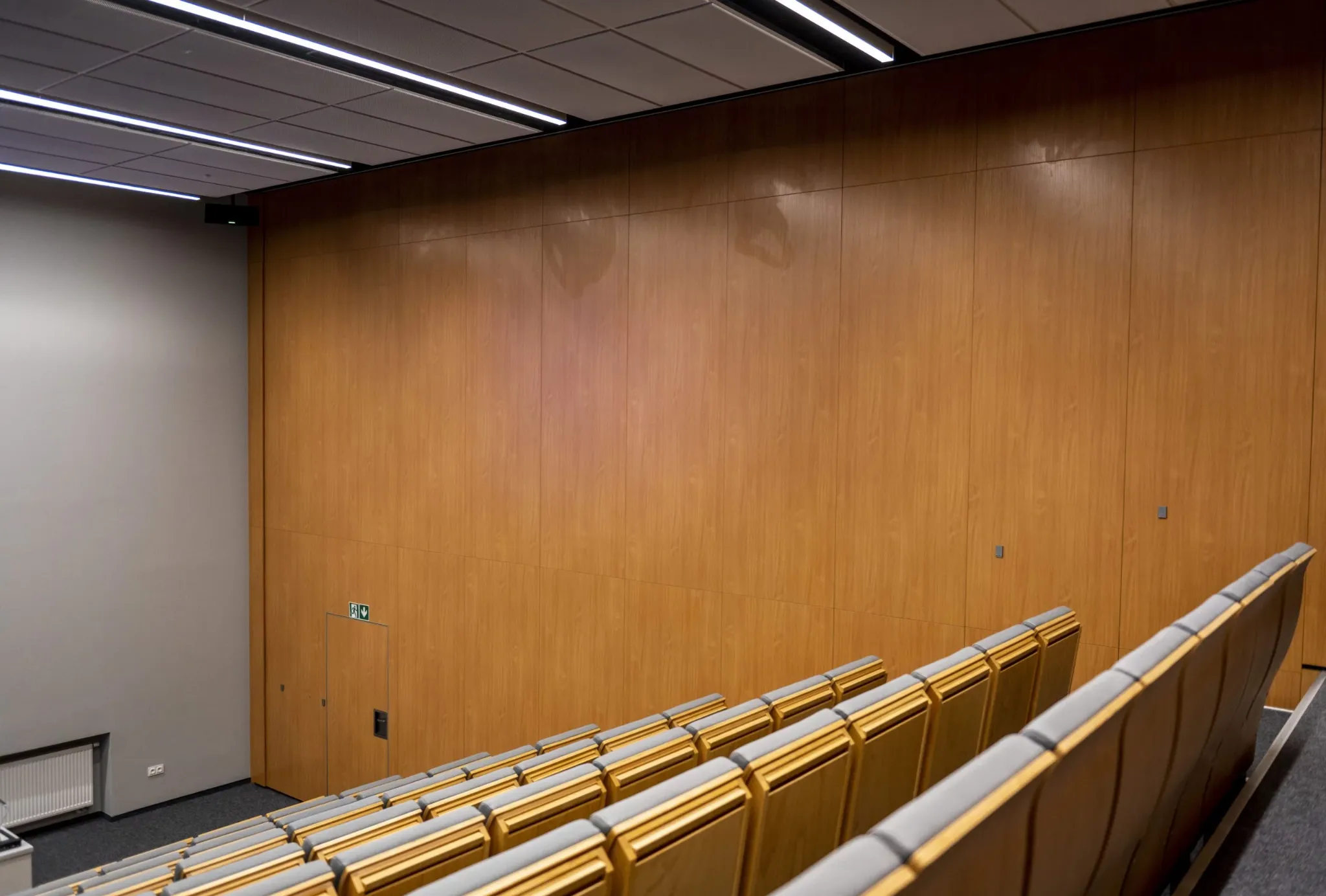

Лекторії
Загальна лекція сьогодні — паралельні заняття завтра.
Виставкові зали
Окремі експозиції, презентаційні зони та події в одному об’ємі.
Кіно- та подієві зали
Гнучкі сценарії використання за умови належного акустичного й інженерного проєктування.
01 / Освіта

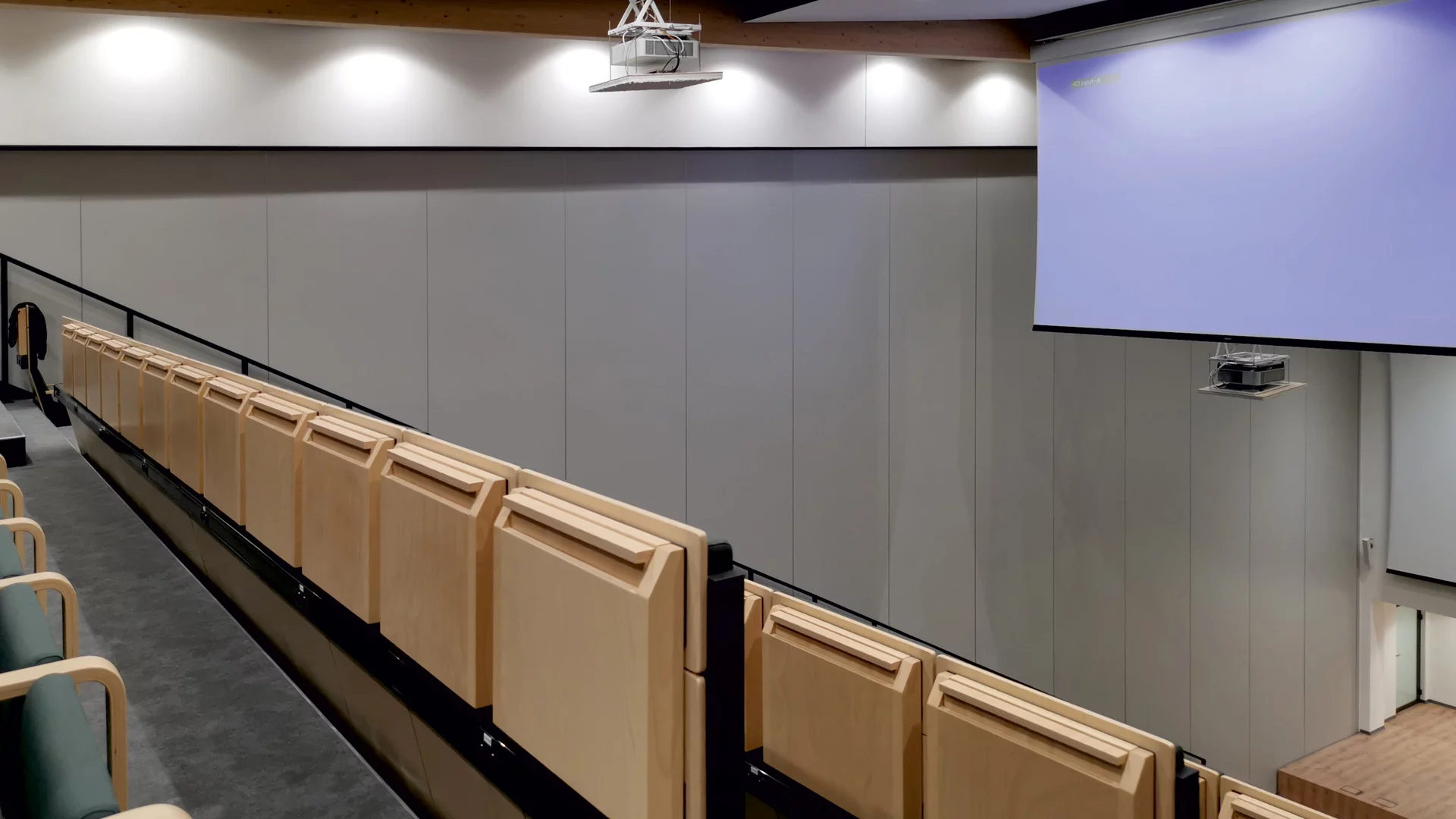

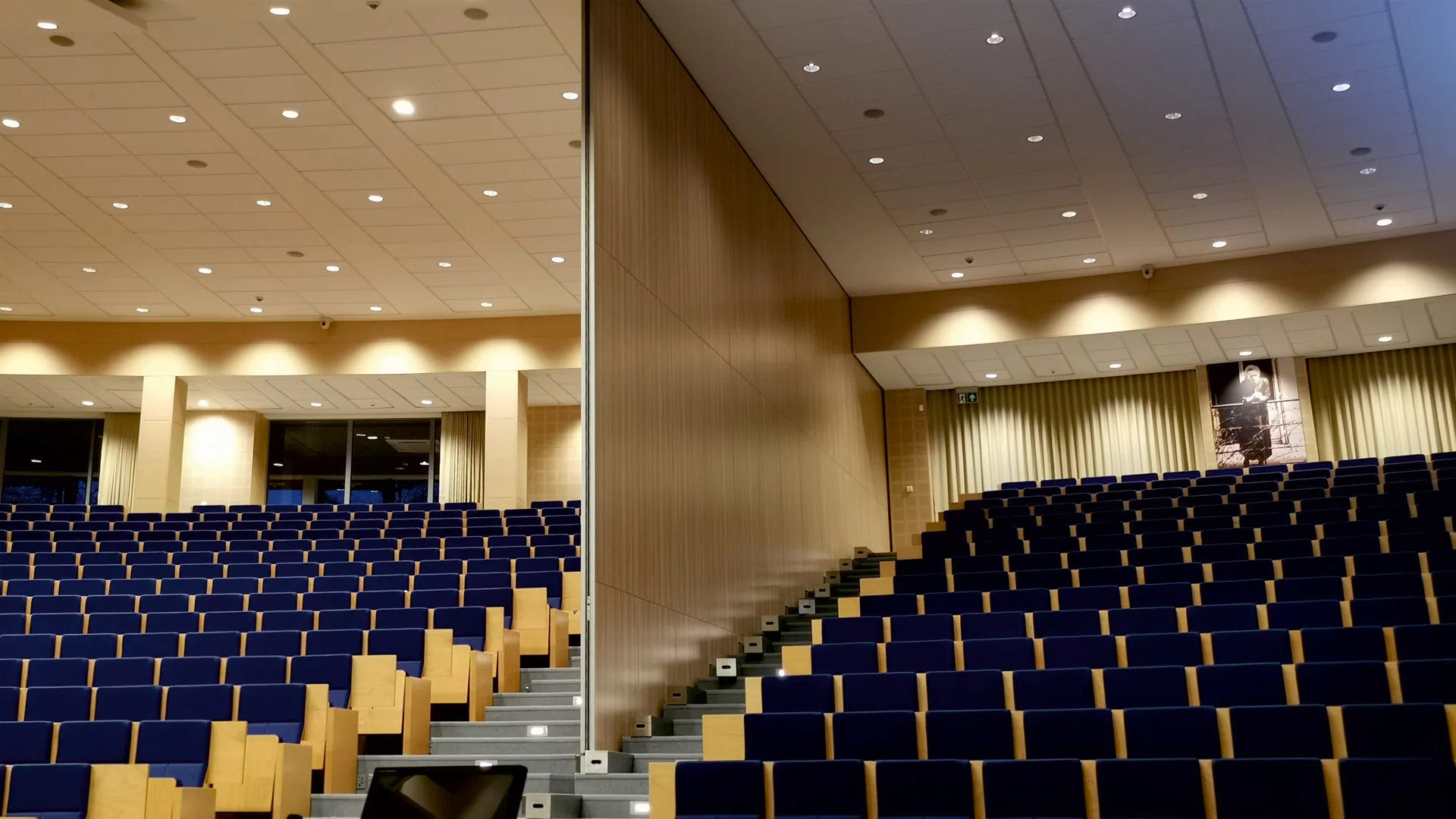

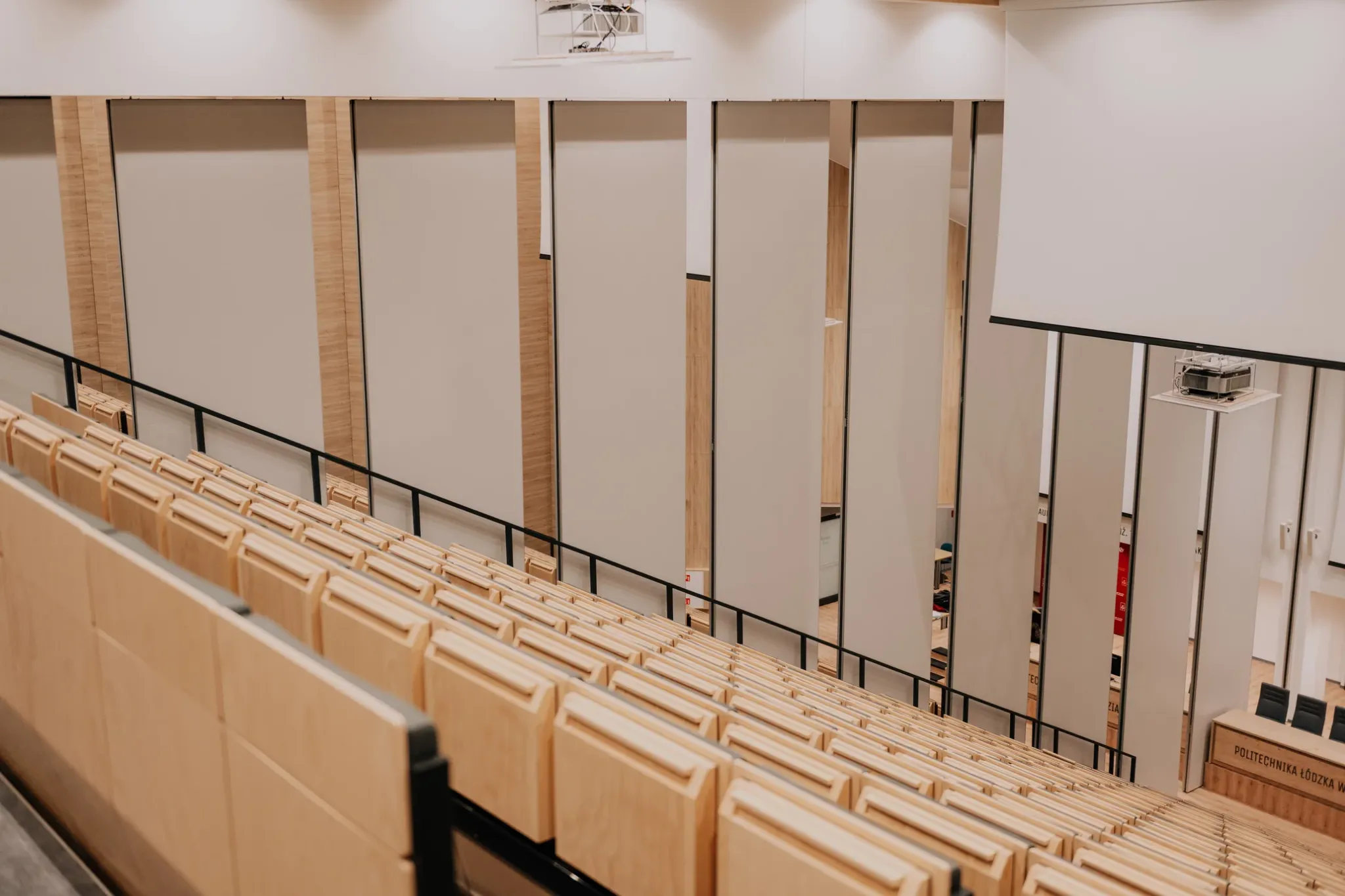

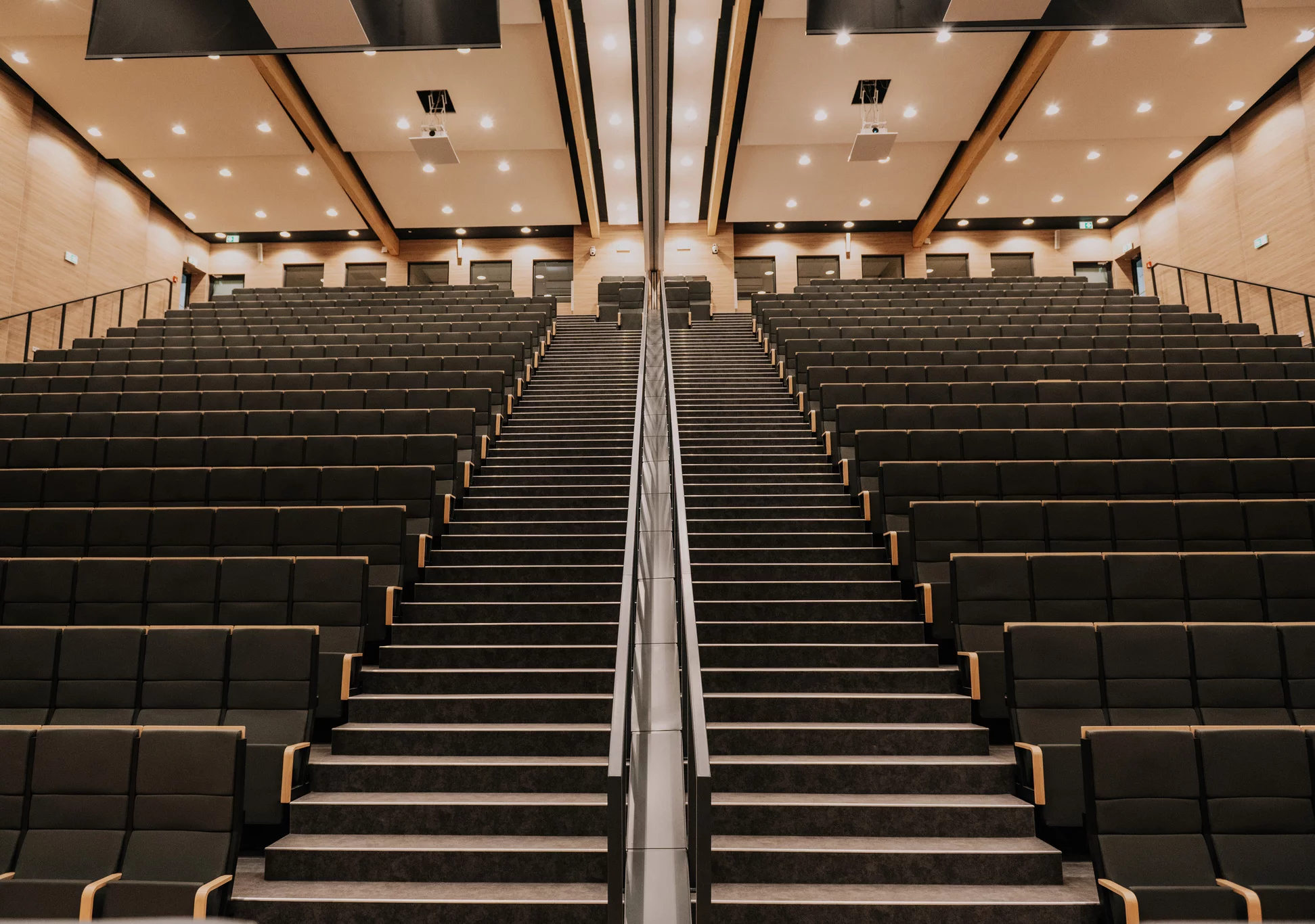

Один лекторій — кілька форматів навчання
Велика лекційна аудиторія не завжди потрібна у повному обсязі. У різний час вона може приймати загальну лекцію, кілька навчальних груп або окремі заходи.
Високі мобільні стіни Optimal 110 Sky дозволяють закласти можливість трансформації на етапі проєктування. Секції утворюють окремі зони, а для спільного заходу переміщуються до передбаченого місця паркування.
02 / Навчальні простори

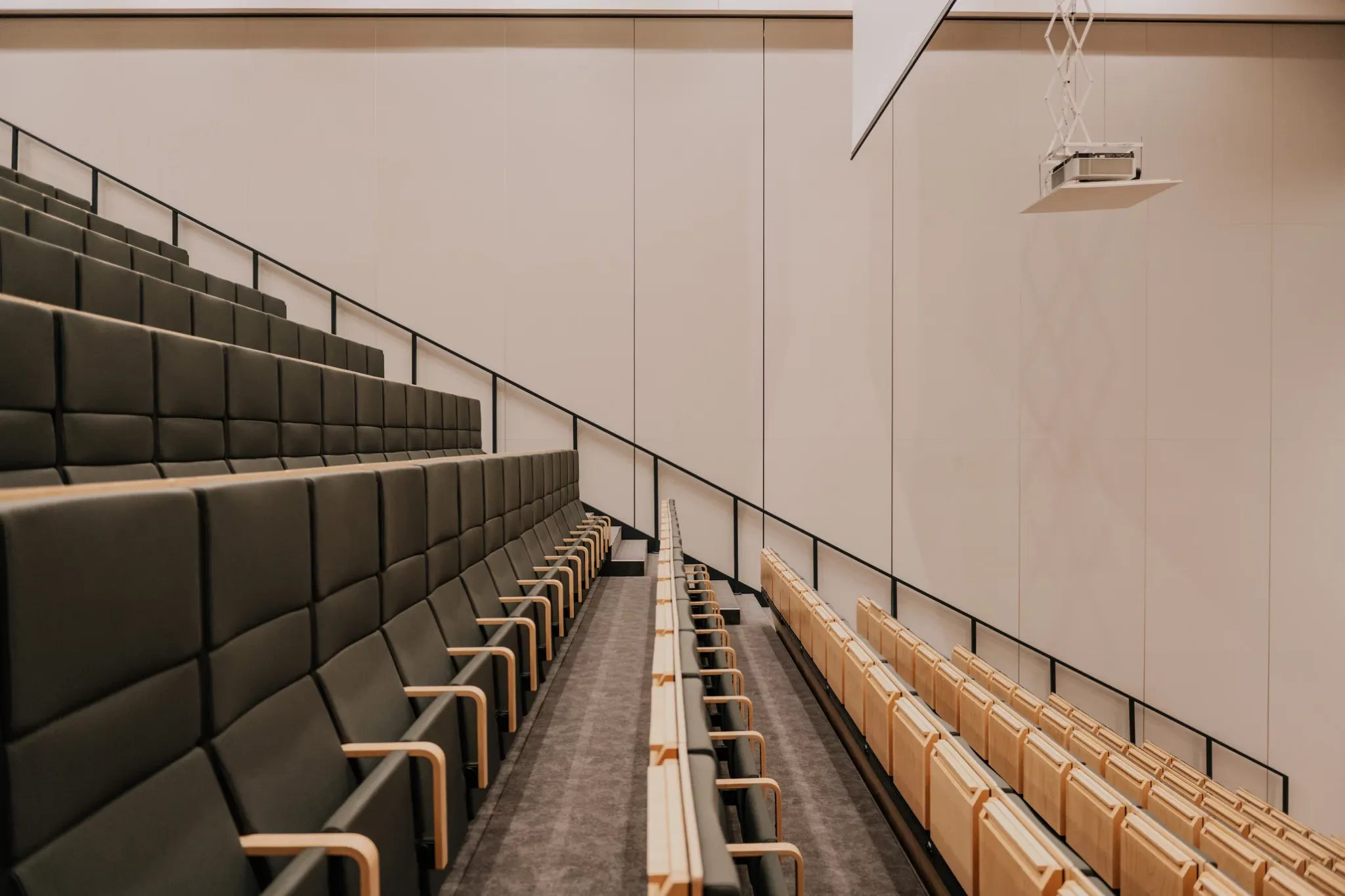

Аудиторії, які підлаштовуються під розклад
Лекція, семінар, захист проєктів або конференція можуть потребувати різної площі. Мобільна стіна дає змогу заздалегідь спроєктувати кілька конфігурацій залу та маршрути переміщення секцій.
Для навчальних закладів важливо врахувати не лише геометрію стіни, а й проходи, евакуацію, вентиляцію, освітлення та акустичний комфорт кожної конфігурації.
03 / Культурні та подієві простори
Кінотеатри та зали для подій: простір із кількома сценаріями
Зал може використовуватися для показів, презентацій, лекцій, фестивальних програм або закритих заходів. Мобільні стіни дають архітектору інструмент для планування змінної конфігурації приміщення.
Для одночасних кінопоказів чи незалежних заходів необхідно окремо перевіряти вимоги до звукоізоляції, світлонепроникності, інженерних систем та евакуації. Самої наявності мобільної стіни для цього недостатньо.
04 / Експозиції
Виставкові зали: від єдиної експозиції до окремих просторів
Виставковий зал може приймати одну масштабну експозицію, кілька незалежних подій або поєднувати виставку з лекційною та презентаційною зонами.
Мобільні стіни Optimal 110 Sky дозволяють передбачити змінне зонування виставкових просторів без постійного поділу приміщення капітальними перегородками. Конкретну схему визначають за висотою, прольотом, навантаженнями та місцем паркування секцій.
05 / Події та гостинність

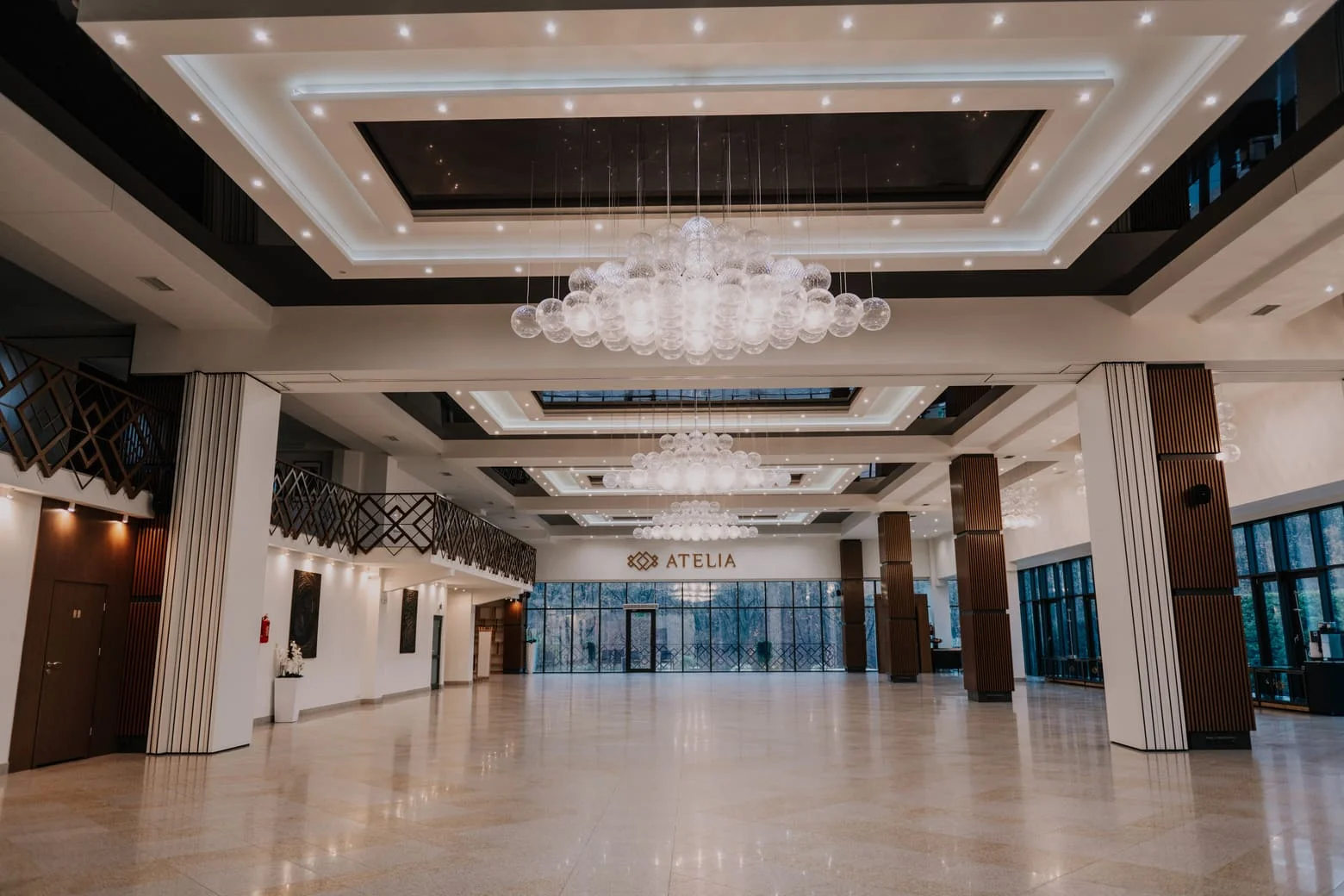

Багатофункціональні та банкетні зали
Один великий зал може працювати як простір для конференції, прийому, презентації або кількох менших заходів. Заздалегідь продумане паркування секцій дозволяє повертати приміщенню відкритий план.
Варіанти системи
Optimal 110 Sky, Sky Plus і Sky Plus Alu
Усі три варіанти призначені для проєктів високих мобільних стін. Відмінність між ними — насамперед заявлені виробником варіанти звукоізоляції та виконання секцій.
| Система | Заявлена звукоізоляція Rw | Для чого розглядати |
|---|---|---|
| Optimal 110 Sky | 45 / 49 / 51 дБ | Високі зали зі змінною конфігурацією |
| Optimal 110 Sky Plus | 54 / 57 дБ | Високі зали з підвищеними вимогами до звукоізоляції |
| Optimal 110 Sky Plus Alu | 53 дБ | Високі зали з іншим виконанням вертикальних профілів |
Rw — лабораторний індекс звукоізоляції конкретного виконання стіни, а не гарантований показник між приміщеннями після монтажу. Для варіанта Rw 57 дБ виробник окремо зазначає відсутність його в ITB-KOT та відсутність KDWU для цього варіанта.
Технічні можливості

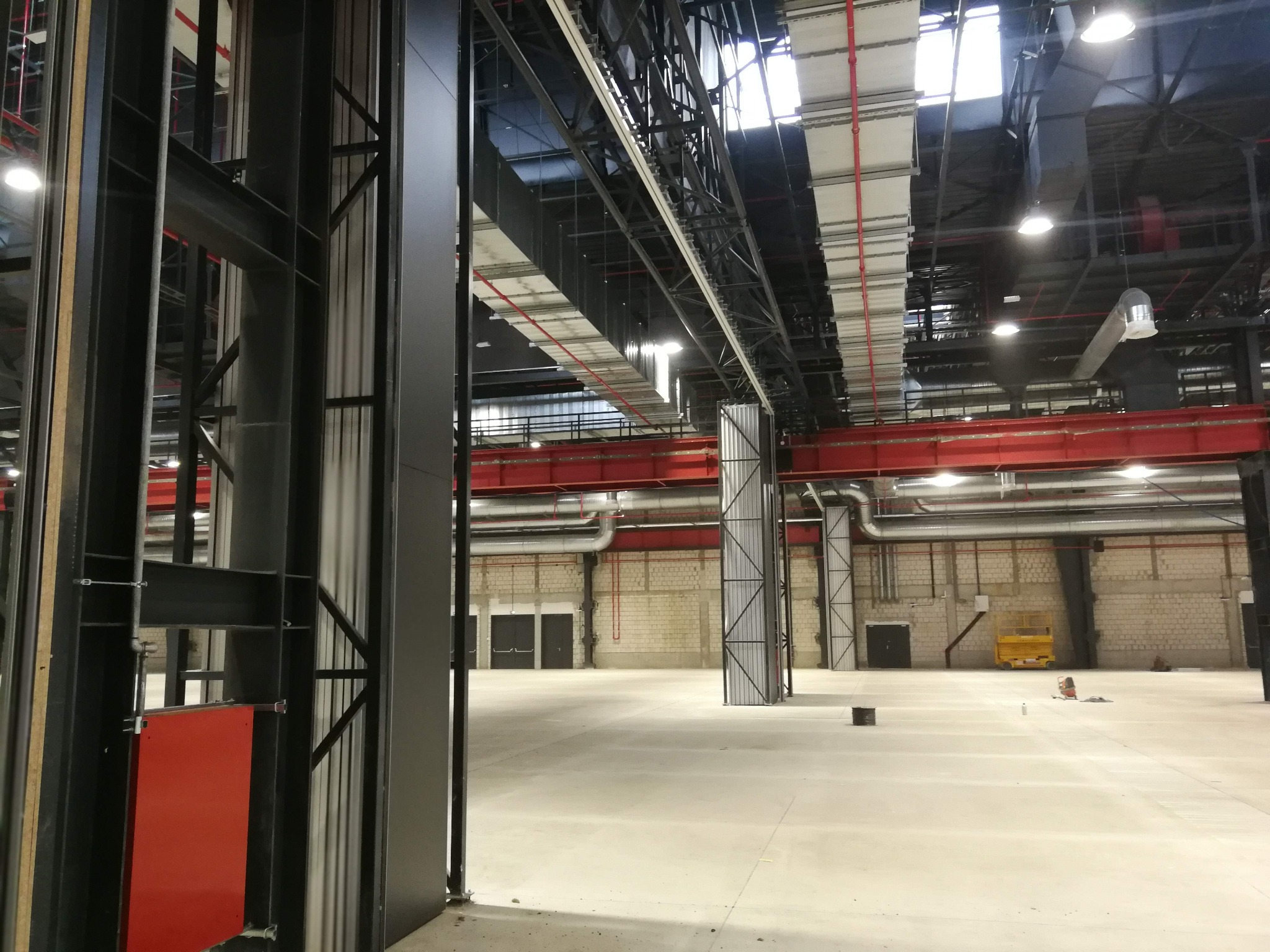

Мобільні стіни Optimal 110 Sky: висота та технічні можливості
10 850 мм
Висота випробуваної стіни
За інформацією Optimal Poland, у 2020 році Інститут будівельної техніки ITB провів випробування стіни із секціями висотою 10,85 м на безпеку користування та функціональність.
Висоту конкретного проєкту визначають окремо
Результат випробувань не означає, що кожну конфігурацію можна автоматично виготовити на цю висоту. Розміри, кількість секцій, навантаження, кріплення напрямної та опорну металоконструкцію перевіряють під конкретний об’єкт.
Керування — ручне або напівавтоматичне. У напівавтоматичному виконанні секція після стикування з попередньою автоматично розпирається, за описом виробника.
Інженерна частина

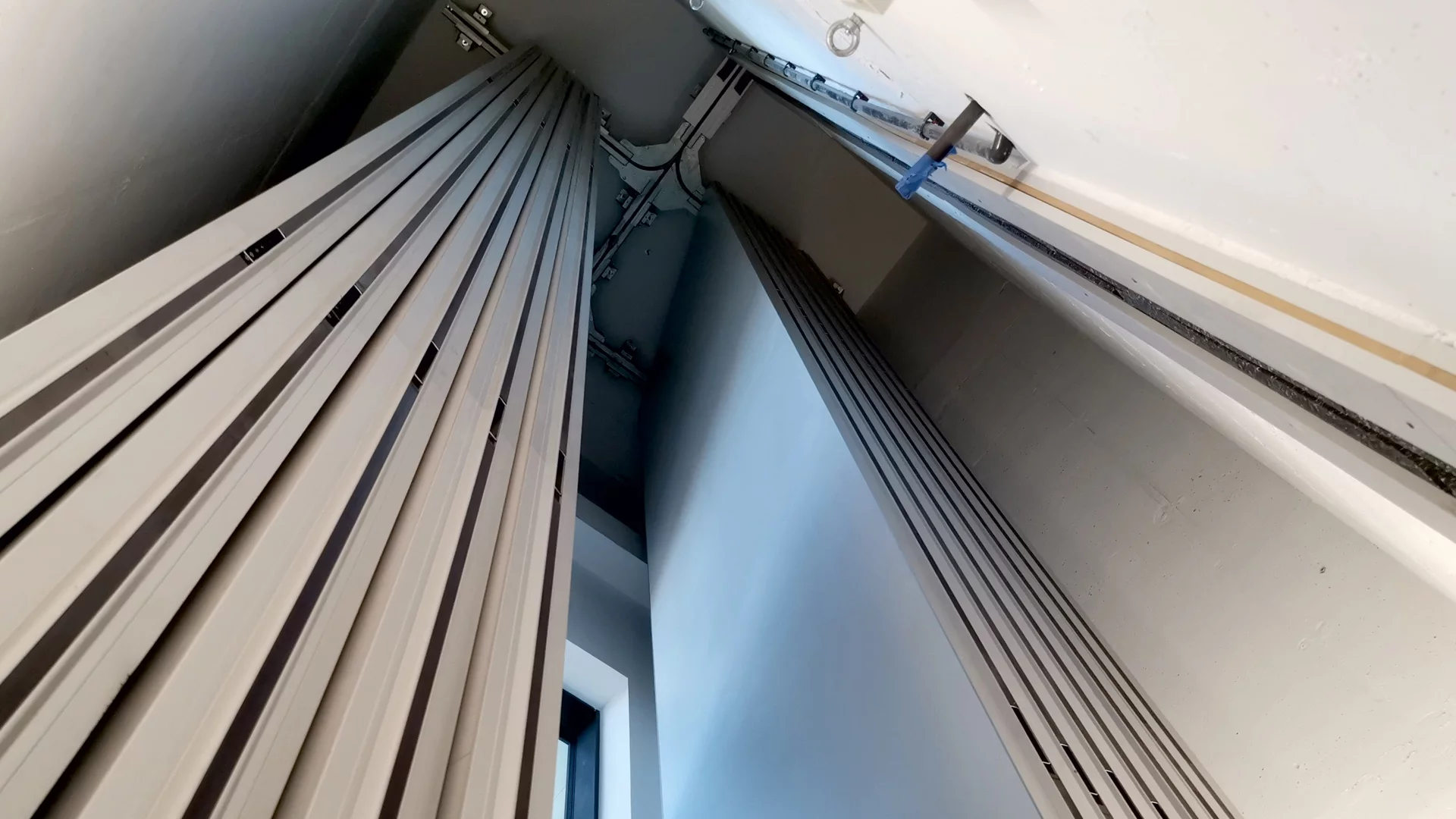

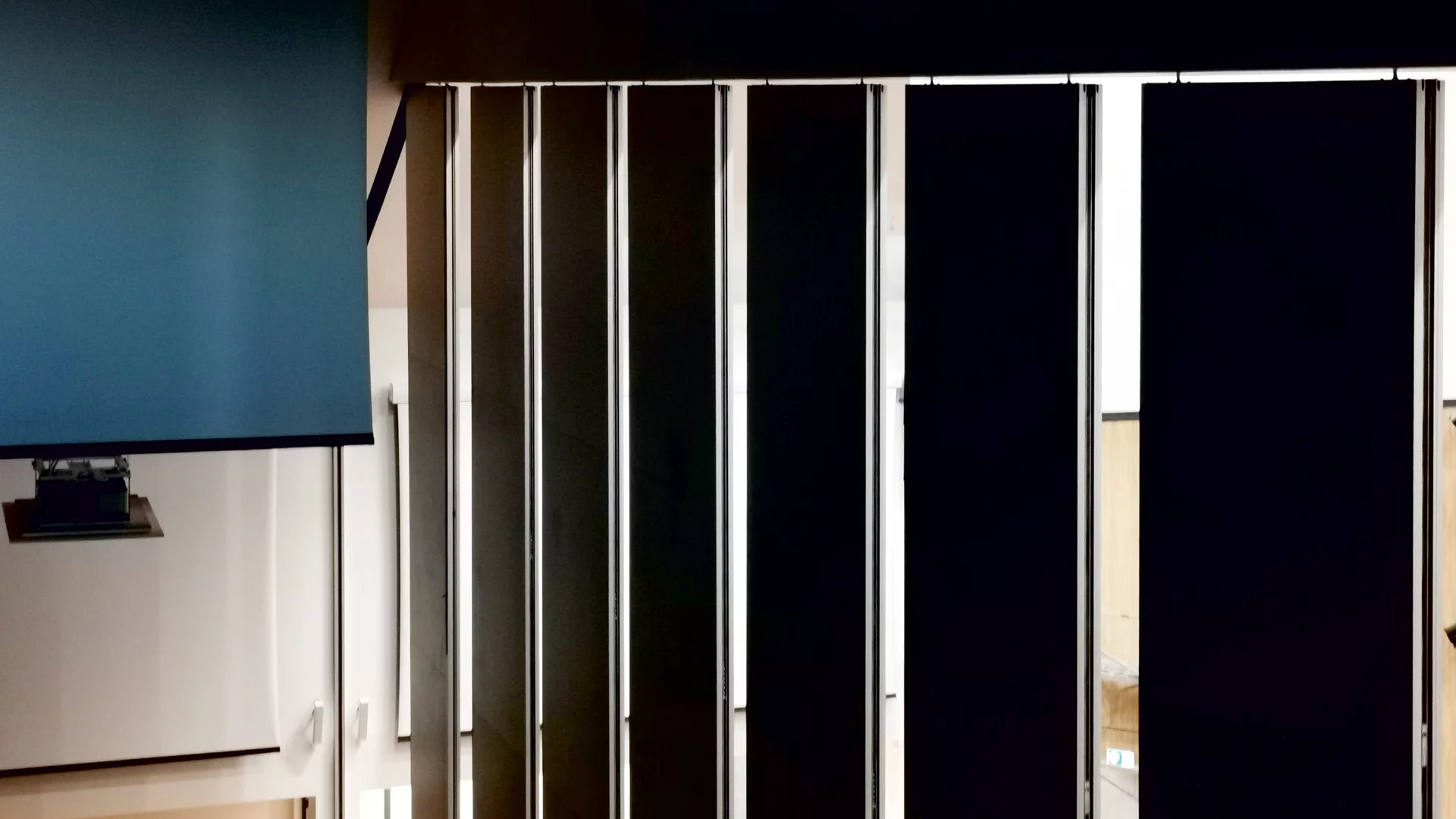

Напрямна та паркування — частина проєкту, а не деталь «на потім»
Ще до виготовлення стіни потрібно визначити несучу конструкцію для кріплення верхньої напрямної, можливі додаткові металоконструкції, схему руху та місце паркування секцій.
A-WALL може надати вихідні дані щодо системи мобільної стіни для проєктування. Розрахунок і виготовлення несучої металоконструкції виконуються відповідальним проєктантом та підрядником замовника.
Коротко про систему
Технічні параметри Optimal 110 Sky
| Призначення | Високі трансформовані приміщення: лекторії, виставкові, спортивні та багатофункціональні зали |
|---|---|
| Випробувана висота | 10 850 мм (10,85 м), випробування ITB у 2020 році |
| Rw — Sky | 45 / 49 / 51 дБ |
| Rw — Sky Plus | 54 / 57 дБ* |
| Rw — Sky Plus Alu | 53 дБ |
| Керування | Ручне або напівавтоматичне |
| Двері (опція) | Одностулкові та двостулкові — за узгодженою конфігурацією |
| Реакція на вогонь | D-s2,d0 / B-s2,d0 / B-s1,d0 — залежно від виконання та підтвердних документів |
| Технічна документація | ITB-KOT-2022/1699 для відповідних виконань Optimal 110 |
* Виробник зазначає, що виконання Rw 57 дБ не включено до ITB-KOT і не має KDWU. Клас реакції на вогонь та документи потрібно підтверджувати для обраного матеріалу й конфігурації, а не переносити на всю лінійку.
Детальні технічні характеристики та варіанти виконання представлені на офіційному сайті Optimal Poland. Фото на сторінці — матеріали виробника, а не заявлені реалізації A-WALL.
Поширені запитання
Що варто врахувати до проєктування?
Чи можна поділити великий лекторій на дві аудиторії?
Таку конфігурацію можна розглядати на етапі проєктування. Потрібно перевірити геометрію, акустику, вентиляцію, освітлення, доступність і шляхи евакуації кожної частини.
Чи підходить Sky для виставкових залів?
Так, виробник прямо називає виставкові зали серед сфер застосування високих мобільних стін. Схему поділу й паркування підбирають під простір.
Чи означає 10,85 м стандартну висоту будь-якого замовлення?
Ні. Це висота стіни, випробуваної виробником. Можливість конкретного проєкту підтверджується окремо.
Чи дорівнює Rw 57 дБ фактичній ізоляції між залами?
Ні. Rw — лабораторний показник конкретного виконання. Результат на об’єкті залежить також від суміжних конструкцій, інженерних проходок і монтажу.
